Rack Mount Advanced Static Var Generator
Geya Rack Mount Advanced Static Var Generator adalah penyelesaian yang boleh dipercayai untuk pampasan kuasa reaktif dinamik. Kawalan DSP+CPLD, <10ms Response, Reka Bentuk Modular, 220V-690V, 5KVAR-400KVAR. Meningkatkan kualiti kuasa dalam pelbagai aplikasi.
GEYA menghasilkan rak var static mount lanjutan (ASVGS). ASVG ini menyediakan pampasan kuasa reaktif dinamik. Ini meningkatkan kualiti kuasa. Mereka menggunakan teknologi DSP dan CPLD. Ini memastikan kawalan yang tepat dan tindak balas yang cepat. Masa tindak balas adalah di bawah 10ms. Ini menghalang masalah overcompensation dan pengunduran diri. Reka bentuk modular membolehkan sambungan selari. Menyambungkan pelbagai unit meningkatkan kapasiti. Geya menawarkan pelbagai model. Model meliputi voltan dan kapasiti yang berbeza. Voltan termasuk 220V, 380V, 500V, dan 690V. Kapasiti berkisar dari 5kvar hingga 400kvar. Ciri -ciri utama termasuk pemasangan rak, penyejukan udara terpaksa, dan pelbagai ciri perlindungan.
Penerangan Model:
| Gy | ASVG | 0.4 | 50k | / | 4l | R |
| Kod perusahaan | Generator VAR statik | Tahap voltan 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
Kapasiti Rated (KVAR) 5/15/35/50/75/100kvar | 2L: fasa tunggal 3L: tiga fasa tiga wayar 4L: Tiga fasa empat wayar |
R: Rack Mount |
Ciri -ciri:
● Gunakan DSP+CPLD Semua teras kawalan digital, teknologi topologi tiga peringkat, algoritma pengesanan kuasa reaktif lanjutan dan strategi kawalan PWM untuk mencapai pampasan dinamik dan tepat kuasa reaktif.
● Mengamalkan reka bentuk modular, yang memudahkan sambungan selari pelbagai modul, mengambil ruang kecil dan mudah dijaga.
● Reka bentuk struktur saluran udara bebas dan gudang bebas memastikan operasi stabil peralatan.
● Melaksanakan pampasan dinamik penuh untuk kuasa reaktif induktif dan kuasa reaktif kapasitif, dan menyelesaikan masalah ketidakseimbangan tiga fasa pada masa yang sama.
● Kelajuan tindak balas dinamik ke beban adalah pada tahap milisaat, yang dapat mencapai pampasan yang dinamik dan tepat untuk kuasa reaktif beban kesan.
Aplikasi:
Rack Mount Advanced Static Var Generators mempunyai pelbagai aplikasi. Mereka sesuai dengan pelbagai industri. Ini termasuk:
● Pengagihan kuasa kediaman
● Rawatan air
● Tenaga boleh diperbaharui (fotovoltaik)
● Pemprosesan kimia
● Minyak dan gas
● Metalurgi
● Perlombongan
● Pembuatan automotif
ASVG ini meningkatkan kualiti kuasa. Mereka mengimbangi turun naik kuasa reaktif. Ini meningkatkan kestabilan dan kecekapan sistem.
Parameter Teknikal:
| Siri 220V | Siri 380V | Siri 500V | Siri 690V | |||
| Ketinggian | <2000m, di atas 2000m, derate mengikut GB/T3859.2 | |||||
| Suhu ambien | -20 ～+50 ℃ | |||||
| Kelembapan relatif | ≤90%, tiada pemeluwapan di permukaan apabila suhu minimum bulanan ialah 25 ℃ | |||||
| Tahap pencemaran | Tahap III di bawah | |||||
| Voltan operasi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Kekerapan kerja | 50hz ± 5% | |||||
| Kapasiti pampasan yang dinilai | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Struktur Grid | L/n | 3P3W/3P4W | ||||
| Bilangan unit yang disambungkan selari | Ulat | |||||
| Keseluruhan kecekapan mesin | ≥97% | |||||
| Kekerapan on-off | 32kHz | 16kHz | 12.8kHz | 12.8kHz | ||
| Pemilihan fungsi | Kuasa reaktif | Reaktif po wer 、 reaktif po wer+ketidakseimbangan | ||||
| Kadar pampasan kuasa reaktif | ≥99% | > 95% | ||||
| Masa tindak balas penuh | <10ms | |||||
| Bunyi bising | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Kaedah kawalan | Antara muka 2-Way RS485 (menyokong GPRS/WiFi) | |||||
| Perlindungan | Beban, perisian/perkakasan overcurrent, overvoltage grid dan undervoltage, kegagalan kuasa, overtemperature, perlindungan kelainan kekerapan, dll. | Beban, perisian/perkakasan overcurrent, overvoltage grid dan undervoltage, ketidakseimbangan voltan grid, kegagalan kuasa, overtemperature, kelainan kekerapan, perlindungan litar tembakan, dll. | ||||
| Kaedah pemasangan | Rak/dinding dipasang | Rak | ||||
| Garis masuk | Kembali masuk (Jenis Rak) 、 Atas masuk atas (Dinding yang dipasang) | Back masuk | ||||
| Tahap perlindungan | IP20 | |||||
Model & Spesifikasi:
| Model | ||||
|---|---|---|---|---|

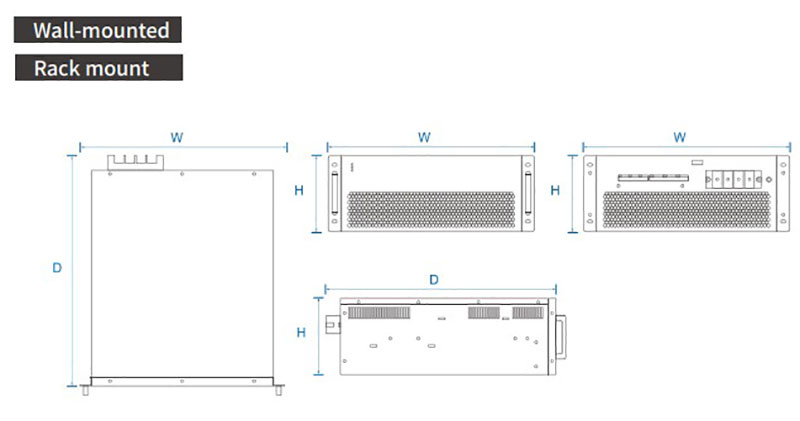

| Nombor model | Kapasiti Pampasan (KVAR) | Voltan sistem (v) | Dimensi (d*w*h) | Kaedah penyejukan |
| GY ASVG-0.22-5K/2L-R/W. | 5 | 220 | 220*330*160mm | Penyejukan udara paksa |
| GY ASVG-0.4-15K/4L-R/W. | 15 | 380 ± 20% | 460*520*89mm | |
| GY ASVG-0.4-35K/4L-R/W. | 35 | 380 ± 20% | 460*520*89mm | |
| GY ASVG-0.4-50K/4L-R/W. | 50 | 380 ± 20% | 500*540*190mm | |
| GY ASVG-0.4-75K/4L-R/W. | 75 | 380 ± 20% | 500*580*240mm | |
| GY ASVG-0.4-100K/4L-R/W. | 100 | 380 ± 20% | 500*580*240mm | |
| GY ASVG-0.5-90K/4L-R/W. | 90 | 500 ± 20% | 495*675*275mm | |
| GY ASVG-0.69-120K/4L-R/W. | 120 | 690 ± 20% | 495*675*275mm | |
Teg Panas: Rack Mount Advanced Static Var Generator
