Kabinet-Jenis Penjana VAR Lanjutan
Memperkenalkan Generator VAR Statik Lanjutan Kabinet Penyelesaian yang sempurna untuk keperluan perniagaan anda!. Pembetulan dinamik, <10ms respons, reka bentuk modular. Ideal untuk industri berat, minyak & gas, perlombongan, & tenaga boleh diperbaharui.
Penjana VAR statik lanjutan jenis kabinet menawarkan pampasan kuasa reaktif berkapasiti tinggi untuk aplikasi perindustrian. Sistem -sistem ini, yang ditempatkan di dalam kabinet yang mantap, memberikan pembetulan dinamik dan tepat mengenai turun naik faktor kuasa, meningkatkan kestabilan dan kecekapan sistem. Menggunakan kawalan digital DSP+CPLD yang maju dan teknologi topologi tiga peringkat, mereka memberikan masa tindak balas yang cepat (<10ms) kepada permintaan beban yang berbeza-beza. Reka bentuk modular membolehkan pengembangan kapasiti yang fleksibel melalui sambungan selari pelbagai unit. Ciri-ciri utama termasuk penyejukan udara terpaksa, ciri perlindungan komprehensif (overvoltage, undervoltage, overcurrent, dll.), Dan keupayaan pemantauan jauh. Terdapat dalam pelbagai penilaian KVAR dan tahap voltan untuk memenuhi sistem kuasa perindustrian yang pelbagai.
Penerangan Model:
| Gy | ASVG | 0.4 | 50k | / | 4l | C |
| Kod perusahaan | Generator VAR statik | Tahap voltan 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
Kapasiti Rated (KVAR) 5/15/35/50/75/100kvar | 2L: fasa tunggal 3L: tiga fasa tiga wayar 4L: Tiga fasa empat wayar |
C: Cabint |
Ciri -ciri:
● Gunakan DSP+CPLD Semua teras kawalan digital, teknologi topologi tiga peringkat, algoritma pengesanan kuasa reaktif lanjutan dan strategi kawalan PWM untuk mencapai pampasan dinamik dan tepat kuasa reaktif.
● Mengamalkan reka bentuk modular, yang memudahkan sambungan selari pelbagai modul, mengambil ruang kecil dan mudah dijaga.
● Reka bentuk struktur saluran udara bebas dan gudang bebas memastikan operasi stabil peralatan.
● Melaksanakan pampasan dinamik penuh untuk kuasa reaktif induktif dan kuasa reaktif kapasitif, dan menyelesaikan masalah ketidakseimbangan tiga fasa pada masa yang sama.
● Kelajuan tindak balas dinamik ke beban adalah pada tahap milisaat, yang dapat mencapai pampasan yang dinamik dan tepat untuk kuasa reaktif beban kesan.
Aplikasi:
Penjana VAR statik lanjutan jenis kabinet mencari aplikasi dalam industri yang memerlukan kuasa tinggi, pampasan kuasa reaktif yang stabil. Kegunaan biasa termasuk:
● Industri Berat:Kilang -kilang keluli, loji simen, dan proses perindustrian berat yang lain mendapat manfaat daripada kualiti kuasa yang lebih baik dan mengurangkan penggunaan tenaga.
● Minyak dan gas:Mengekalkan kuasa yang stabil dalam menuntut persekitaran pengekstrakan minyak dan gas.
● Operasi Perlombongan:Memastikan penghantaran kuasa yang boleh dipercayai kepada operasi perlombongan, walaupun dengan beban yang berubah -ubah.
● Integrasi Tenaga Boleh Diperbaharui:Melicinkan turun naik kuasa dari sumber tenaga boleh diperbaharui seperti kuasa solar dan angin.
● Sistem Kuasa Utiliti:Meningkatkan kestabilan grid dan kualiti kuasa dalam rangkaian pengedaran kuasa berskala besar.
Penjana VAR statik lanjutan jenis kabinet menyediakan penyelesaian yang mantap dan berkesan untuk mengoptimumkan sistem kuasa dalam menuntut persekitaran perindustrian.
Parameter Teknikal:
| Siri 220V | Siri 380V | Siri 500V | Siri 690V | |||
| Ketinggian | <2000m, di atas 2000m, derate mengikut GB/T3859.2 | |||||
| Suhu ambien | -20 ～+50 ℃ | |||||
| Kelembapan relatif | ≤90%, tiada pemeluwapan di permukaan apabila suhu minimum bulanan ialah 25 ℃ | |||||
| Tahap pencemaran | Tahap III di bawah | |||||
| Voltan operasi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Kekerapan kerja | 50hz ± 5% | |||||
| Kapasiti pampasan yang dinilai | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Struktur Grid | L/n | 3P3W/3P4W | ||||
| Bilangan unit yang disambungkan selari | Ulat | |||||
| Keseluruhan kecekapan mesin | ≥97% | |||||
| Kekerapan on-off | 32kHz | 16kHz | 12.8kHz | 12.8kHz | ||
| Pemilihan fungsi | Kuasa reaktif | Reaktif po wer 、 reaktif po wer+ketidakseimbangan | ||||
| Kadar pampasan kuasa reaktif | ≥99% | > 95% | ||||
| Masa tindak balas penuh | <10ms | |||||
| Bunyi bising | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Kaedah kawalan | Antara muka 2-Way RS485 (menyokong GPRS/WiFi) | |||||
| Perlindungan | Beban, perisian/perkakasan overcurrent, overvoltage grid dan undervoltage, kegagalan kuasa, overtemperature, perlindungan kelainan kekerapan, dll. | Beban, perisian/perkakasan overcurrent, overvoltage grid dan undervoltage, ketidakseimbangan voltan grid, kegagalan kuasa, overtemperature, kelainan kekerapan, perlindungan litar tembakan, dll. | ||||
| Kaedah pemasangan | Rak/dinding dipasang | Rak | ||||
| Garis masuk | Kembali masuk (Jenis Rak) 、 Atas masuk atas (Dinding yang dipasang) | Back masuk | ||||
| Tahap perlindungan | IP20 | |||||
Model & Spesifikasi:
| Model peranti kabinet | ||||
|---|---|---|---|---|

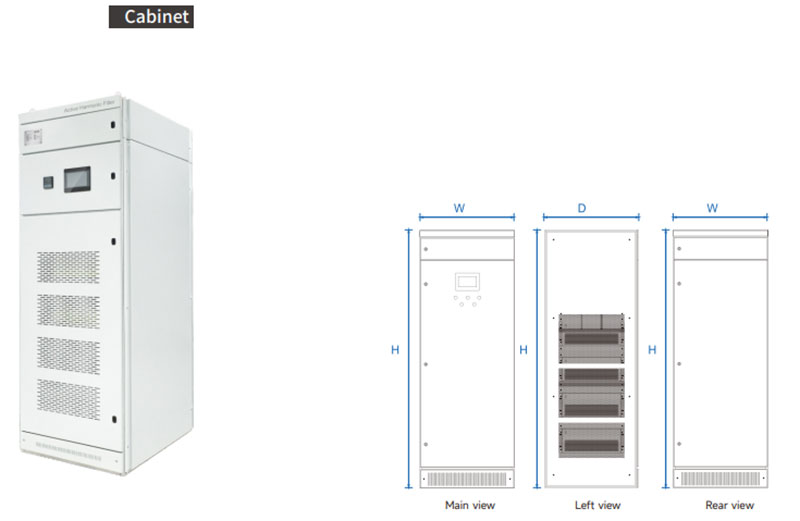

| Nombor model | Kapasiti Pampasan (KVAR) | Voltan sistem (v) | Dimensi (d*w*h) | Kaedah penyejukan |
| GY ASVG-0.4-200K/4L-C | 200 | 380 ± 20% | 800*1000*2200mm | Penyejukan udara paksa |
| GY ASVG-0.4-250K/4L-C | 250 | 380 ± 20% | 800*1000*2200mm | |
| GY ASVG-0.4-300K/4L-C | 300 | 380 ± 20% | 800*1000*2200mm | |
| GY ASVG-0.4-400K/4L-C | 400 | 380 ± 20% | 800*1000*2200mm | |
| GY ASVG-0.5-270K/4L-C | 270 | 500 ± 20% | 800*1000*2200mm | |
| GY ASVG-0.69-360K/4L-C | 360 | 690 ± 20% | 800*1000*2200mm | |
