Penapis Harmonik Aktif yang dipasang di dinding 220V
Penapis harmonik aktif yang dipasang di dinding 220V, harga kilang yang kompetitif, dan prestasi berkualiti tinggi. Tingkatkan sistem anda dengan penyelesaian kecekapan tinggi ini. Hubungi kami hari ini untuk harga kilang terbaik dan hasil yang dioptimumkan!
Penapis harmonik aktif yang dipasang di dinding 220V (AHF) menyediakan mitigasi harmonik yang berkesan untuk sistem elektrik 220V fasa tunggal. Menggunakan kawalan digital DSP+CPLD maju dan topologi tiga peringkat, unit padat ini memberikan pampasan semasa harmonik yang tepat. Ciri -ciri utama termasuk pelbagai penapisan harmonik yang luas (harmonik ke -2 hingga ke -50), kadar penapisan yang tinggi (sehingga 95%), dan reka bentuk modular untuk pemasangan dan penyelenggaraan yang mudah. Reka bentuk yang dipasang di dinding menjimatkan ruang lantai yang berharga. Terdapat dalam pelbagai penilaian semasa (25A hingga 150A), AHF yang dipasang di dinding 220V memastikan operasi yang stabil dan cekap dalam persekitaran sensitif
Penerangan Model:
| Gy | AHF | 0.4 | 50a | / | 4l | W |
| Kod perusahaan | Penapis Harmonik Aktif | Tahap voltan 0.22: 220V |
Kapasiti Rated (KVAR) 25/50/75/100/150A | 2L: Fasa tunggal 3L: tiga fasa tiga wayar 4L: Tiga fasa empat wayar |
W: dipasang di dinding |
Ciri -ciri:
● Gunakan DSP+CPLD Semua teras kawalan digital, teknologi topologi tiga peringkat, algoritma pengesanan harmonik maju dan strategi kawalan PWM untuk mencapai pampasan yang tepat arus harmonik.
● Mengadopsi reka bentuk modular, yang memudahkan sambungan selari pelbagai modul, mengambil sedikit ruang dan mudah dijaga.
● Reka bentuk struktur saluran udara bebas dan gudang bebas memastikan operasi stabil peralatan.
● Ia boleh menapis harmonik dalam pelbagai harmonik, dari 2 hingga 50 harmonik, dan menyelesaikan masalah ketidakseimbangan tiga fasa pada masa yang sama.
● Kadar penapisan harmonik adalah tinggi. Jika kapasiti membenarkan, kadar penapisan semasa harmonik boleh setinggi 95%. Tetapkan 100% output mengehadkan semasa untuk memastikan operasi stabil jangka panjang peralatan.
Aplikasi:
Penapis harmonik aktif yang dipasang di dinding 220V adalah penting untuk mengekalkan kualiti kuasa dalam pelbagai tetapan:
● Perniagaan kecil hingga sederhana:Melindungi peralatan sensitif dan memastikan operasi komputer, elektronik, dan beban kritikal yang lain.
● Aplikasi kediaman:Meningkatkan kualiti kuasa di rumah dengan peralatan penjanaan harmonik yang tinggi.
● Kemudahan perubatan:Menyediakan kuasa bersih untuk peralatan perubatan yang sensitif di klinik dan kemudahan penjagaan kesihatan yang lebih kecil.
● Persekitaran Runcit:Memastikan operasi lancar sistem jualan dan peranti elektronik lain.
● Makmal:Melindungi peralatan makmal sensitif dari penyelewengan harmonik.
Penapis harmonik aktif yang dipasang di dinding 220V menawarkan penyelesaian praktikal dan cekap untuk mengoptimumkan kualiti kuasa dalam aplikasi 220V fasa tunggal.
Parameter Teknikal:
| Siri 220V | Siri 380V | Siri 500V | Siri 690V | ||
| Ketinggian | <2000m, di atas 2000m, derate mengikut GB/T3859.2 | ||||
| Suhu ambien | -20 ～+50 ℃ | ||||
| Kelembapan relatif | ≤90%, tiada pemeluwapan di permukaan apabila suhu minimum bulanan ialah 25 ℃ | ||||
| Tahap pencemaran | Tahap III di bawah | ||||
| Voltan operasi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Kekerapan kerja | 50hz ± 5% | ||||
| Semasa pampasan | 25a | 25/50/75/100/150A | 100a | 100a | |
| Struktur Grid | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Bilangan unit yang disambungkan selari | Ulat | ||||
| Keseluruhan kecekapan mesin | ≥97% | ||||
| Struktur Grid | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Julat pampasan | 2 ～ 50Times, kadar pampasan tunggal boleh laras | ||||
| Pemilihan fungsi | Kuasa reaktif | Kuasa reaktif, kuasa reaktif + asimetri | |||
| Kadar pampasan kuasa reaktif | ≥95% | > 92% | |||
| Keupayaan penapisan neutral | Keupayaan penapisan garis neutral adalah 3 kali keupayaan penapisan fasa | ||||
| Masa tindak balas penuh | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Bunyi bising | ≤60db | ≤60db | ≤65db | ≤65db | |
| Kaedah kawalan | Antara muka 2-Way RS485 (menyokong GPRS/WiFi) | ||||
| Perlindungan | Beban, perisian/perkakasan overcurrent, overvoltage grid dan undervoltage, kegagalan kuasa, overtemperature, perlindungan kelainan kekerapan, dll. | Beban, perisian/perkakasan overcurrent, overvoltage grid dan undervoltage, ketidakseimbangan voltan grid, kegagalan kuasa, overtemperature, kelainan kekerapan, perlindungan litar pintas, dll. | |||
| Kaedah pemasangan | Rak/dinding dipasang | Rak | |||
| Garis masuk | Kembali masuk (Jenis Rak) 、 Atas masuk atas (Dinding yang dipasang) | Back masuk | |||
| Tahap perlindungan | IP20 | ||||
Model & Spesifikasi:
| Model | ||||
|---|---|---|---|---|

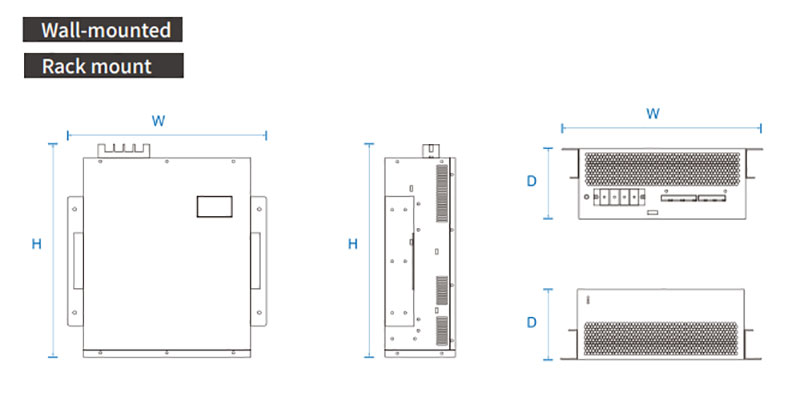

| Nombor model | Arus dinilai (a) | Voltan sistem (v) | Dimensi (d*w*h) | Kaedah penyejukan |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160mm | Penyejukan udara paksa |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm | |
