Produk
Rak empat fasa empat wayar gunung penapis harmonik aktif
Sebagai pengilang terkemuka, Geya menawarkan penapis harmonik empat fasa empat fasa yang direka untuk kualiti kuasa dan kecekapan tenaga yang unggul. Kilang kami di China menyediakan penyelesaian yang berpatutan dan berprestasi tinggi yang dipercayai oleh pengguna di seluruh dunia. Ketahui mengapa produk kami begitu popular -serentak kami hari ini untuk maklumat lanjut!
Rak empat fasa empat wayar Mount Aktif Harmonik Penapis (AHF) Menyediakan Mitigasi harmonik yang komprehensif untuk sistem kuasa empat wayar. Menggunakan a Teras kawalan digital DSP+CPLD, AHF yang dipasang dengan rak ini dengan berkesan meneutralkan Arus harmonik hingga ke urutan ke-50, sementara juga menangani tiga fasa ketidakseimbangan. Reka bentuk modularnya membolehkan penyelesaian berskala dan dipermudahkan penyelenggaraan. Terdapat dalam pelbagai penilaian semasa (25A hingga 150A) dan voltan Tahap (220V hingga 690V), AHF menawarkan integrasi sistem yang fleksibel. Dipaksa Penyejukan udara memastikan operasi yang boleh dipercayai walaupun di bawah keadaan menuntut. Ini Rak empat fasa empat wayar gunung penapis harmonik aktif menjamin kuasa Kualiti dan kestabilan sistem.
Penerangan Model:
| Gy | AHF | 0.4 | 50a | / | 4l | R |
| Kod perusahaan | Penapis Harmonik Aktif | Tahap voltan 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
Kapasiti Rated (KVAR) 25/50/75/100/150A | 4L: Tiga fasa empat wayar | R: Rack Mount |
Ciri -ciri:
● Gunakan DSP+CPLD semua teras kawalan digital, teknologi topologi tiga peringkat,
Algoritma Pengesanan Harmonik Lanjutan dan Strategi Kawalan PWM untuk Mencapai
Pampasan tepat arus harmonik.
● Mengamalkan reka bentuk modular, yang memudahkan sambungan selari dengan pelbagai
modul, mengambil sedikit ruang dan mudah dijaga.
● Reka bentuk struktur saluran udara bebas dan gudang bebas
Memastikan operasi peralatan yang stabil.
● Ia boleh menapis harmonik dalam pelbagai harmonik, dari 2 hingga 50
harmonik, dan menyelesaikan masalah ketidakseimbangan tiga fasa pada masa yang sama.
● Kadar penapisan harmonik adalah tinggi. Sekiranya kapasiti membenarkan, harmonik
Kadar penapisan semasa boleh setinggi 95%. Tetapkan 100% Pengaturan Semasa
output untuk memastikan operasi stabil jangka panjang peralatan.
Aplikasi:
Rak empat fasa empat wayar gunung penapis harmonik aktif adalah penting untuk Mengekalkan kuasa bersih dalam pelbagai aplikasi:
● Pusat Data: Melindungi peralatan sensitif dan memastikan tidak terganggu
operasi dengan menghapuskan penyelewengan harmonik.
● Hospital: Menyediakan kuasa yang boleh dipercayai untuk peralatan perubatan kritikal,
meningkatkan keselamatan pesakit dan kebolehpercayaan sistem.
● Persekitaran Perindustrian: Meningkatkan kecekapan dan jangka hayat
jentera tiga fasa dengan mengurangkan gangguan harmonik.
● Bangunan komersial: mengekalkan kualiti kuasa di bangunan dengan kompleks
Sistem elektrik, meminimumkan kerosakan downtime dan peralatan.
Rak empat fasa empat wayar gunung penapis harmonik aktif menyampaikan teguh dan penyelesaian mitigasi harmonik yang boleh disesuaikan untuk menuntut empat wayar aplikasi.
Parameter Teknikal:
| Siri 220V | Siri 380V | Siri 500V | Siri 690V | ||
| Ketinggian | <2000m, di atas 2000m, derate mengikut GB/T3859.2 | ||||
| Suhu ambien | -20 ～+50 ℃ | ||||
| Kelembapan relatif | ≤90%, tiada pemeluwapan di permukaan apabila bulanan suhu minimum ialah 25 ℃ | ||||
| Tahap pencemaran | Tahap III di bawah | ||||
| Voltan operasi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Kekerapan kerja | 50hz ± 5% | ||||
| Semasa pampasan | 25a | 25/50/75/100/150A | 100a | 100a | |
| Struktur Grid | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Bilangan unit disambungkan selari |
Ulat | ||||
| Keseluruhan kecekapan mesin | ≥97% | ||||
| Struktur Grid | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Julat pampasan | 2 ～ 50Times, kadar pampasan tunggal boleh laras | ||||
| Pemilihan fungsi | Kuasa reaktif | Kuasa reaktif, kuasa reaktif + asimetri | |||
| Kuasa reaktif kadar pampasan |
≥95% | > 92% | |||
| Penapisan neutral keupayaan |
Keupayaan penapisan garis neutral adalah 3 kali fasa keupayaan penapisan | ||||
| Masa tindak balas penuh | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Bunyi bising | ≤60db | ≤60db | ≤65db | ≤65db | |
| Kaedah kawalan | Antara muka 2-Way RS485 (menyokong GPRS/WiFi) | ||||
| Perlindungan | Beban, perisian/perkakasan overcurrent, overvoltage grid dan undervoltage, kegagalan kuasa, overtemperature, kekerapan perlindungan kelainan, dll. | Beban, perisian/perkakasan overcurrent, overvoltage grid dan undervoltage, ketidakseimbangan voltan grid, kegagalan kuasa, overtemperature, kelainan kekerapan, litar pintas perlindungan, dll. | |||
| Kaedah pemasangan | Rak/dinding dipasang | Rak | |||
| Garis masuk | Kembali masuk (Jenis Rak) 、 Atas masuk atas (Dinding yang dipasang) | Back masuk | |||
| Tahap perlindungan | IP20 | ||||

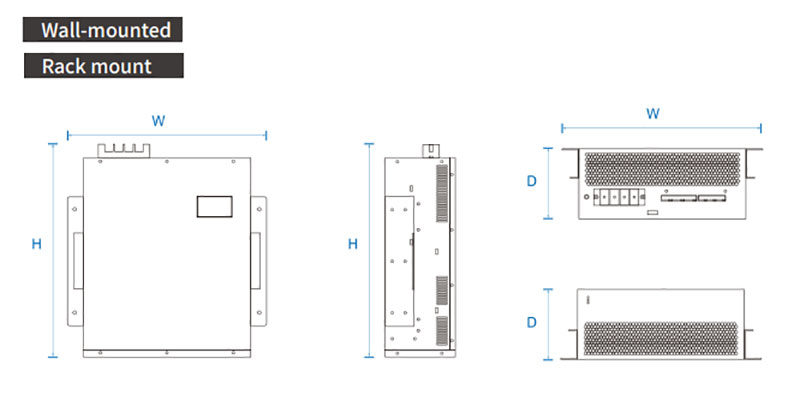

Model & Spesifikasi:
| Model | ||||
|---|---|---|---|---|
| Nombor model | Arus dinilai (a) | Voltan sistem (v) | Dimensi (d*w*h) | Kaedah penyejukan |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160mm | Penyejukan udara paksa |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm | |
