690V rak gunung statik var penjana
Memperkenalkan Rak 690V Mount Static Var Generator - penyelesaian yang ideal untuk pembetulan faktor kuasa yang cekap dan peraturan voltan. Jika anda mencari peralatan yang boleh dipercayai dan berprestasi tinggi, minta petikan hari ini! Penjana lanjutan kami direka untuk memenuhi keperluan untuk menuntut persekitaran perindustrian, memastikan pengagihan kuasa yang stabil dan kecekapan tenaga yang lebih baik.
Rak 690V Mount Static Var Generator (SVG) menawarkan pampasan kuasa reaktif dinamik untuk sistem elektrik tiga fasa tinggi 690V. Ia menggunakan kawalan digital DSP+CPLD maju dan topologi tiga peringkat untuk pampasan yang tepat dan responsif, dengan masa tindak balas penuh di bawah 10ms. Direka untuk pemasangan rak, ia menyediakan pemasangan dan penyelenggaraan yang mudah dalam rak 19 inci standard. SVG ini mempunyai kapasiti yang diberi nilai 120kvar, sesuai untuk aplikasi perindustrian kuasa tinggi.
Penerangan Model:
| Gy | SVG | 0.69 | 50k | / | 4l | R |
| Kod perusahaan | Generator VAR statik | Tahap voltan 0.69: 690V ± 20% |
Kapasiti Rated (KVAR) 100/120 Suku | 3L: tiga fasa tiga wayar 4L: Tiga fasa empat wayar |
R: Rack Mount |
Ciri -ciri:
● Gunakan DSP+CPLD Semua teras kawalan digital, teknologi topologi tiga peringkat, algoritma pengesanan kuasa reaktif lanjutan dan strategi kawalan PWM untuk mencapai pampasan dinamik dan tepat kuasa reaktif.
● Mengamalkan reka bentuk modular, yang memudahkan sambungan selari pelbagai modul, mengambil ruang kecil dan mudah dijaga.
● Reka bentuk struktur saluran udara bebas dan gudang bebas memastikan operasi stabil peralatan.
● Melaksanakan pampasan dinamik penuh untuk kuasa reaktif induktif dan kuasa reaktif kapasitif, dan menyelesaikan masalah ketidakseimbangan tiga fasa pada masa yang sama.
● Kelajuan tindak balas dinamik ke beban adalah pada tahap milisaat, yang dapat mencapai pampasan yang dinamik dan tepat untuk kuasa reaktif beban kesan.
Aplikasi:
Rak 690V Mount Static VAR Generators sangat sesuai untuk persekitaran perindustrian voltan tinggi yang memerlukan kawalan kuasa reaktif yang mantap:
● Pembetulan faktor kuasa voltan tinggi:Membetulkan faktor kuasa dalam sistem 690V, mengurangkan kos elektrik dan memaksimumkan penggunaan infrastruktur elektrik sedia ada.
● Kawalan motor voltan tinggi:Meningkatkan kecekapan dan prestasi motor voltan tinggi dalam menuntut aplikasi perindustrian.
● Pengurusan Kuasa Perindustrian Berat (Voltan Tinggi):Menstabilkan voltan dan meningkatkan kualiti kuasa dalam proses perindustrian berat yang beroperasi pada 690V.
● Aplikasi Perlombongan dan Minyak & Gas:Menyediakan pampasan kuasa reaktif yang boleh dipercayai dalam persekitaran yang keras sering dikaitkan dengan operasi perlombongan dan minyak & gas.
690V Rack Mount Static VAR Generators memberikan penyelesaian yang kuat dan cekap untuk menguruskan kualiti kuasa dan mengoptimumkan kecekapan dalam sistem kuasa perindustrian voltan tinggi.
Parameter Teknikal:
| Siri 220V | Siri 380V | Siri 500V | Siri 690V | |||
| Ketinggian | <2000m, di atas 2000m, derate mengikut GB/T3859.2 | |||||
| Suhu ambien | -20 ～+50 ℃ | |||||
| Kelembapan relatif | ≤90%, tiada pemeluwapan di permukaan apabila suhu minimum bulanan ialah 25 ℃ | |||||
| Tahap pencemaran | Tahap III di bawah | |||||
| Voltan operasi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Kekerapan kerja | 50hz ± 5% | |||||
| Kapasiti pampasan yang dinilai | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Struktur Grid | L/n | 3P3W/3P4W | ||||
| Bilangan unit yang disambungkan selari | Ulat | |||||
| Keseluruhan kecekapan mesin | ≥97% | |||||
| Kekerapan on-off | 32kHz | 16kHz | 12.8kHz | 12.8kHz | ||
| Pemilihan fungsi | Kuasa reaktif | Reaktif po wer 、 reaktif po wer+ketidakseimbangan | ||||
| Kadar pampasan kuasa reaktif | ≥99% | > 95% | ||||
| Masa tindak balas penuh | <10ms | |||||
| Bunyi bising | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Kaedah kawalan | Antara muka 2-Way RS485 (menyokong GPRS/WiFi) | |||||
| Perlindungan | Beban, perisian/perkakasan overcurrent, overvoltage grid dan undervoltage, kegagalan kuasa, overtemperature, perlindungan kelainan kekerapan, dll. | Beban, perisian/perkakasan overcurrent, overvoltage grid dan undervoltage, ketidakseimbangan voltan grid, kegagalan kuasa, overtemperature, kelainan kekerapan, perlindungan litar tembakan, dll. | ||||
| Kaedah pemasangan | Rak/dinding dipasang | Rak | ||||
| Garis masuk | Kembali masuk (Jenis Rak) 、 Atas masuk atas (Dinding yang dipasang) | Back masuk | ||||
| Tahap perlindungan | IP20 | |||||
Model & Spesifikasi:
| Model | ||||
|---|---|---|---|---|

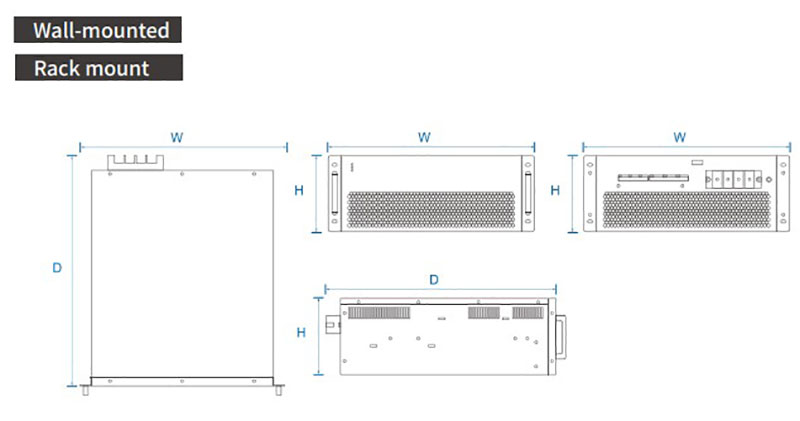

| Nombor model | Kapasiti Pampasan (KVAR) | Voltan sistem (v) | Dimensi (d*w*h) | Kaedah penyejukan |
| GY SVG-0.22-5K/2L-R/W. | 5 | 220 | 220*330*160mm | Penyejukan udara paksa |
| GY SVG-0.4-15K/4L-R/W. | 15 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0.4-35K/4L-R/W. | 35 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0.4-50K/4L-R/W. | 50 | 380 ± 20% | 500*510*190mm | |
| GY SVG-0.4-75K/4L-R/W. | 75 | 380 ± 20% | 500*550*240mm | |
| GY SVG-0.4-100K/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| GY SVG-0.5-90K/4L-R/W. | 90 | 500 ± 20% | 495*675*275mm | |
| GY SVG-0.69-120K/4L-R/W. | 120 | 690 ± 20% | 495*675*275mm | |
